一、產品概述

1.1.1、背景概述：

大氣網格化空氣微站是山東天合環境科技公司生產的新型空氣質量在線多參數監測系統，主要監測 PM2.5、PM10、CO、SO2、NO2、O3，同時可擴展氣象五參、噪聲等多種參數。建立大氣環境數據監測與分析系統，可以提高對大氣污染監測數據的處理和管理能力，為環境規劃和環境評價提供決策依據。主要用于企業化工業園區、城市環境監測、市政環境監測、移動環境監測、交通污染環境監測、公園、森林環境監測等。

大氣空氣質量監測系統可實現區域空氣質量的在線自動監測，能全天候、連續、自動的監測環境中的二氧化硫、二氧化氮、臭氧、一氧化碳、PM2.5、PM10和有機揮發物的實時變化情況，迅速準確的收集、處理監測數據，能及時準確的反映區域環境空氣質量狀況及變化規律，為環保部門的環境決策、環境管理、污染防治提供詳細的數據資料和科學依據。

1.1.2、標準依據：

《中華人民共和國大氣污染防治法》

《環境空氣質量標準》（GB3095-2012）

《大氣污染物綜合排放標準》（GB16297）

《大氣污染物綜合排放標準》（GB16297）

《計量檢定規程—光散射式數字粉塵檢測儀》（JJG846）

《公共場所空氣中可吸入顆粒物（PM10）測定方法-光散射法》（WS/T206）

《污染源在線自動監控(監測)系統數據傳輸標準》（HJ/T212-2017）

《環境空氣顆粒物（PM10和PM2.5）連續自動監測系統技術要求及檢測方法》HJ653）

1.2、產品特點：

◆采樣方式：泵吸式；通訊方式：4G 無線數據傳輸。

◆采用進口高靈敏度傳感器，響應速度快，分辨率高，線性好，檢測下限達到ppb級，高溫條件下穩定運行。每只傳感器可以單獨插拔，單獨校準和更換。

◆支持本地存儲可達12個月，U盤導出功能。

◆供電系統市電及太陽能可選。

◆可通過遠程終端對設備進行遠程診斷、遠程校準和程序升級。

◆支持?jǐn)帱c(diǎn)續傳功能，避免網絡環境問題造成的數據丟失。

◆LED顯示屏：可外接LED顯示屏，顯示清晰，結構簡單，便于安裝，抗干擾能力強 （選配）。

◆可根據客戶需求對監測因子進行自由擴展及組合，選擇性多，且較為靈活。

◆自帶溫濕度補償算法，精準監測溫濕度變化。

1.3、系統組成：

該系統主要由四氣兩塵和氣象監測單元、數據采集處理單元、視頻字符疊加單元、數據傳輸單元、數據展示平臺、聯動控制單元等組成，實現大氣環境監測、數據上傳、數據展示、統計分析、視頻疊加等功能，完美對接政府監測平臺，實現大氣環境的 24 小時監管。

1）顆粒物監測單元

對 PM10、2.5 進行連續自動監測，環境數據每2分鐘采集一次，并實時上傳至數據中心和監控平臺統計和分析；

2）四氣傳感器監測單元

對 CO、SO2、NO2、O3進行實時監測，采用高精度進口傳感器，數據精確，穩定。

3.）氣象五參監測單元

整套設備具備溫度、濕度、風速、風向、大氣壓強等氣象環境參數的監測，為監測數據的后期分析提供氣象參數；

4）數據采集處理單元

該單元是整套系統的中樞，對所收取的監測數據進行匯總及存儲；對采集的監測數據按照統計要求進行統計分析處理，將處理后的數據上報至云平臺，并支撐參數的本地化顯示，實現環境參數與視頻監控畫面的融合；

5）數據展示平臺

本系統的監測數據不僅可以上報至各級政府的數據云平臺，也可上報我司環境在線監測平臺，更能與現場的監控視頻融合，將現場的環境參數以字符形式顯示在視頻監控畫面上，實現本地環境參數與本地視頻的融合，隨視頻一起存儲，防篡改，一經疊加永久存在。

1.3.1、性能優勢：

1）具有云端自動升級功能，后臺新版本發布一鍵遠程升級，遠程配置等功能；

2）特殊的風道設計，保障數據的精確，延長傳感器的使用壽命；

3）采用高精度傳感器，相應時間快，分辨率高，線性好，數據精確；

4）應用單片機技術和網絡通訊相結合，采用數據存儲功能，不僅可提供方便的數據查詢；

5）可以通過 USB 接口將數據轉存至計算機，分析出日平均值/月平均值等并可打?。?/p>

6）氣體 6 參數指標任選，還有氣象 5 參數可靈活定制；

7）性能穩定，準確度高，操作方便，易于維護具有斷電保護功能；

8）品質好，價格低，適合網格化批量推廣。

1.3.2、設備參數：

二、物聯云

● 政府監管平臺完美對接能力

● 多任務、高并發、低延時

● 多平臺同步查看、多維度檢索能力

● 數據高亮報警與短信推送能力

● 多層級管理與權限分配能力

● 支持?jǐn)?shù)據大屏展示與定制開發

優秀的數據運維能力

2.1、功能概述：

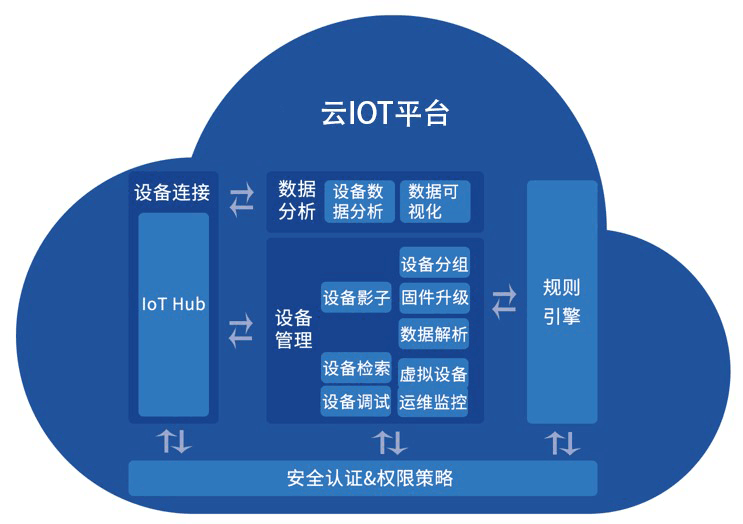

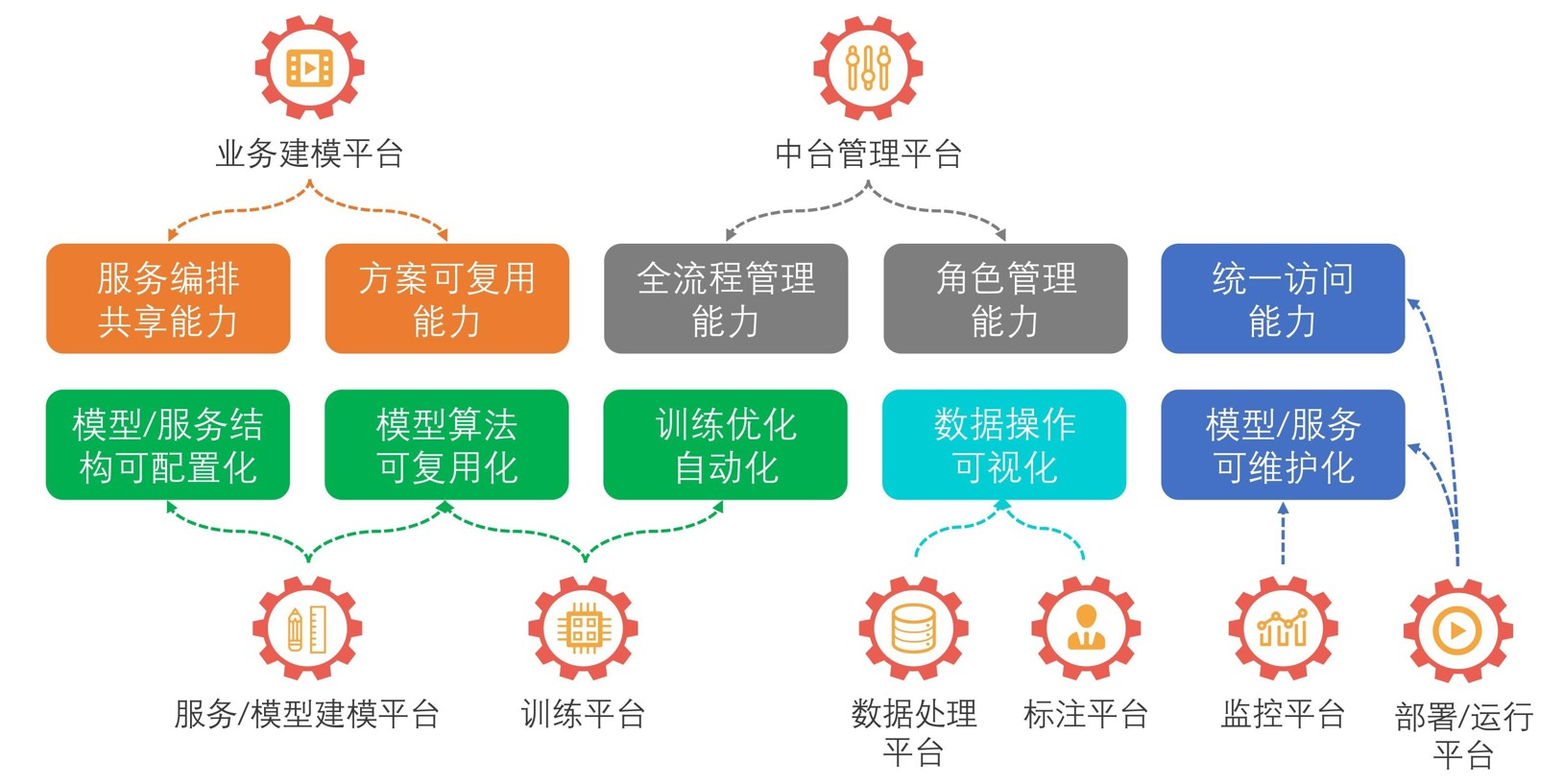

物聯網大數據管理平臺基于全新互聯網+，采用分布式彈性服務集群，通過物聯網將揚塵設備終端傳感器數據實時傳輸?shù)蕉嗑S數據倉儲云。

10萬級各種監測終端作為整個平臺的一個節點，無縫組合在一起，做到全天候立體管控，可隨時隨地查看設備實時數據，歷史變化曲線，控制設備狀態，遠程軟件升級，實時畫面?zhèn)鬏敚瑯?biāo)預警。

完善的用戶權限管理，對設備數據等設置多級組織架構，可做到廠商-代理商-經銷商-終端客戶-監管平臺多用戶統一協作，均可滿足其功能需求，并根據用戶需要進行全方位定制。

2.2、功能劃分：

該軟件平臺由大數據平臺 WEB 系統和大數據平臺手機 APP 組成，其中大數據平臺 WEB 系統分為前臺展示和后臺管理兩部分。

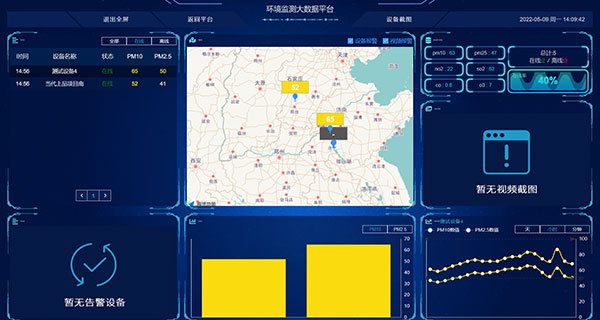

前臺展示包括了實時數據、報警信息、統計分析三個大的模塊。結合電子地圖可確切的知道每個設備所在位置，通過地圖上的設備圖標就可以查看設備所帶各項傳感器采集的實時監測因子。同時，直觀地顯示貝塔射線監測設備的詳情、各項參數的實時曲線圖、設備報警提醒、報警歷史信息、設備統計、各臺設備的污染排名、各項參數的統計排名和設備數據對比等信息。

后臺管理則包括公司管理、用戶管理、設備管理、設備類型、分組管理、報警管理幾個模塊。主要是對公司賬號的登記注冊、用戶的賬號管理、設備的添加配置、設備監測參數的設置、設備的分組管理和設備進行報警的等級劃分的制定。

大數據平臺手機 APP 則包含首頁、設備列表、報警和我的幾個模塊，基本功能同 WEB 系統一樣。整個系統基于可靠的網絡通信技術，確保系統的高穩定性和可靠性，滿足全年全天候長期安全穩定運行，提高監管效率。

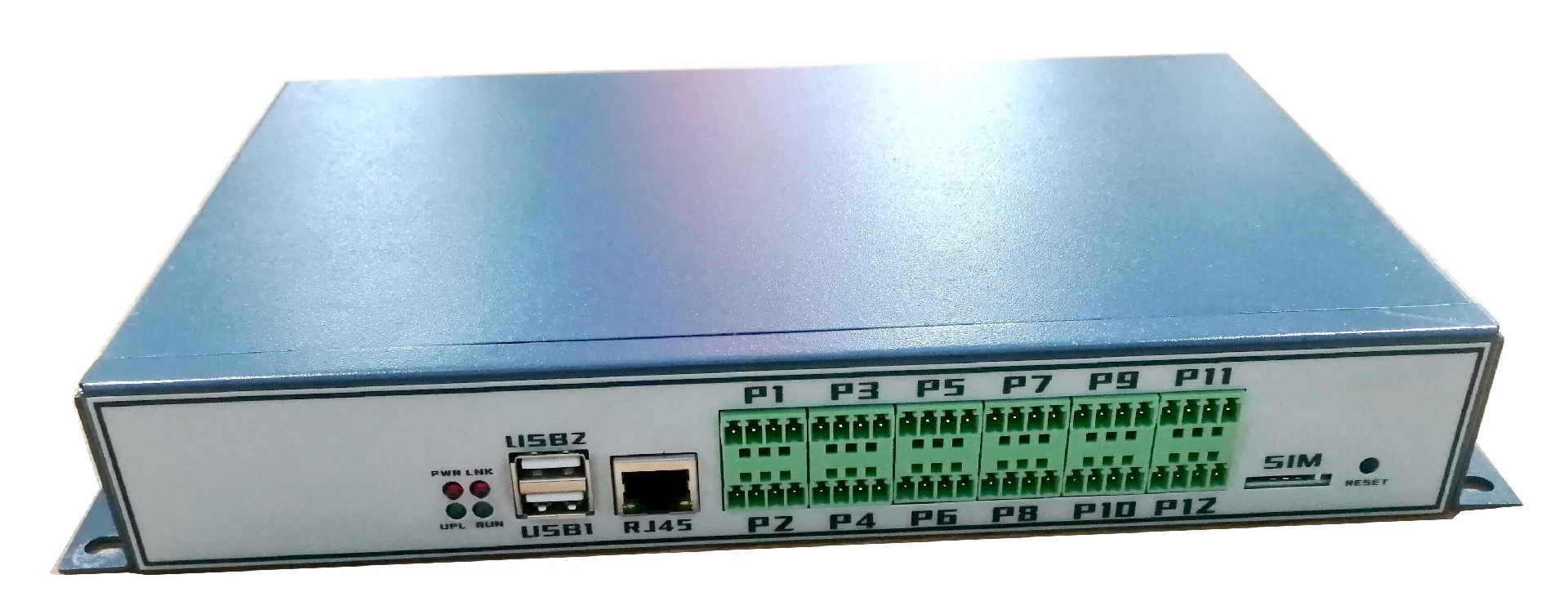

2.3、物聯網接入服務器：

2.3.1、高性能

采用專業的通信SOC處理器，雙核四線程，主頻高達880MHz，標配大容量Flash?；趶?qiáng)大的硬件平臺，可以實現功能豐富的軟件，以滿足多樣化的監測應用。

2.3.2、功能豐富

深度定制的JYun操作系統，支持GPRS，RJ45、ZigBee、LoRa、WIFI、NB-IOT等通訊方式。靈活的組網和安全的數據傳輸。

2.3.3、穩定可靠

主板及元器件均符合工業級標準，支持9 ~ 36V寬電壓輸入，環境溫度范圍可達 -20 ~ 65℃。具有網絡連通性監測軟件，當出現故障時可自動復位系統，支持通過發送遠程命令遠程重啟。

2.3.4.云端管理

提供免費的云端管理平臺，可對設備進行遠程集中管理，實現狀態監控、統一配置等功能。可根據用戶需要、部署私有云平臺。

2.3.5、模塊擴展

支持?jǐn)U展ZigBee/3G/4G模塊實現無線上網，免布線安裝，適合在偏遠環境下應用。

2.3.6物理特性

鋁合金面板，美觀大方；鋼制骨架，穩固耐用

2.4、云平臺優勢：

2.4.1、大數據并發能力

采用自主研發的負載均衡服務器，可10萬+級設備同時連接，每天數據吞吐能力千萬條。實時性強，并發能力大，數據安全可靠，在線率高，穩定性強。

2.4.2、AI視頻追蹤能力

利用物聯網+人工智能技術，實現按需傳輸照片或視頻，且具備數據視頻疊加功能，真正實現了窄帶寬下低成本視頻傳輸方案。將數據和現場狀況實時追蹤，環境參數一目了然。

2.4.3、數據分析能力

可對設備實時顯示其傳感器參數，多種歷史數據（均值），包括分鐘數據，小時數據，日數據，繪制其變化曲線，多種可視化數據分析圖表，并能導出報表。

2.4.4、遠程控制能力

通過IoT模組，每個設備均具備4G網絡云端進行交互，除了上傳數據，還可以下發指定對終端進行控制，關聯霧炮等其他設備。并實現遠程軟件升級，自主修復問題，降低偏遠地區的維保成本。

2.4.5、多任務多終端能力

云平臺具備多終端管理功能，無論是現場設備，PC瀏覽器，手機平板，還是無線有線網絡，只要能連接平臺，均可隨時隨地對任何數據進行處理，對設備進行管理，避免安裝軟件的麻煩。

三、功能管理

多維度數據管理

Ⅰ用戶管理：

根據需要添加廠商、代理商、經銷商、終端用戶，每個層級均可對下一層級的用戶及設備進行功能權限配置。

Ⅱ設備管理：

對各種不同類型的設備進行統一注冊、添加、刪除、查詢、升級、管理。

Ⅲ數據分析：

查看設備實時數據、在線情況。根據參數條件查詢歷史數據，分鐘數據，小時數據，日數據，繪制數據曲線，導出數據報表。

Ⅳ平臺決策：

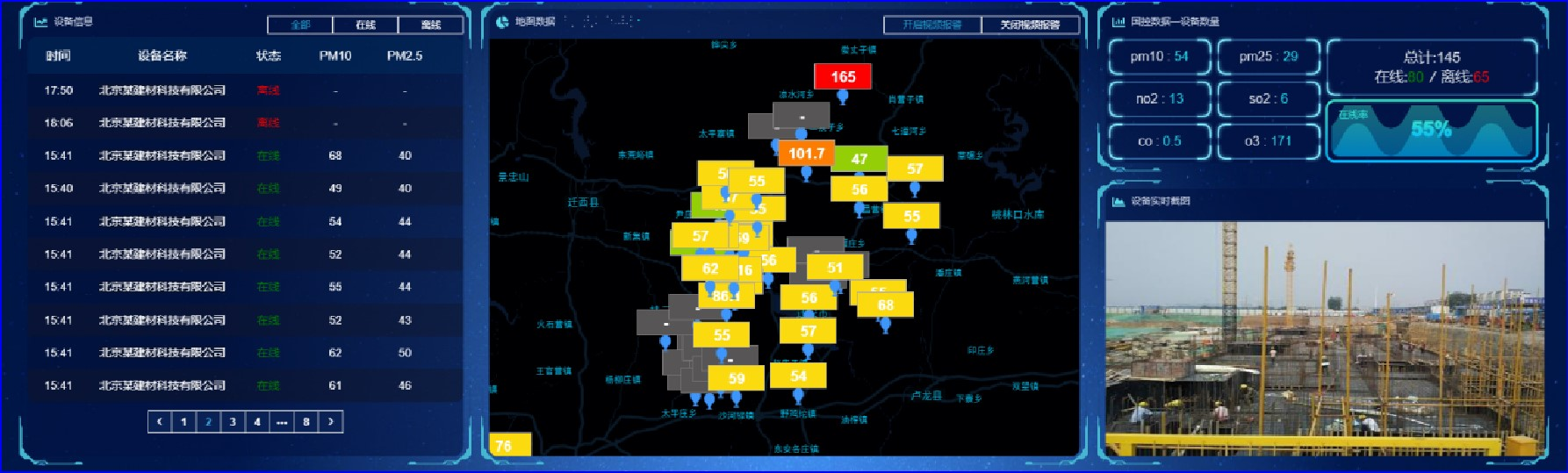

利用地理信息系統GIS對各種數據進行匯總，包括各種事件（超標告警）分析，實時圖像監測。為全局決策提供大數據可視化依據。

ⅤAI視頻追蹤：

通過現場視頻，將環境監測數據與現場照片實時融合，真正做到一目了然的“數據可視化”。通過AI智能分析現場環境參數的形成原因，車輛、揚塵、煙霧等實時預警，自動告警，做到實時監管，實時決策，實時處理。

Ⅵ移動APP：

充分利用目前手機的廣泛性、便捷性，研發移動App管理終端，為全天候平臺管理提供更為快捷方便的手段。無需打開電腦，隨時隨地均可獲取設備信息，并對設備進行管理。
